CMM-50-8E銅鋁排折彎機新能源汽車電池銅鋁排折彎專用機
- 產品型號： CMM-50-8E

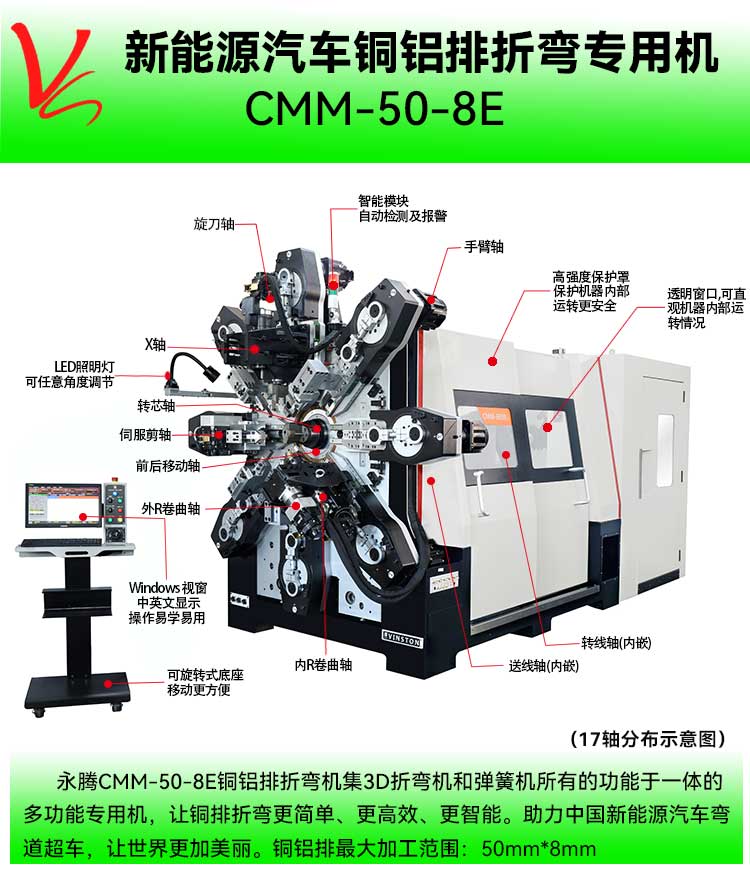

- 產品概述： CMM-50-8E銅鋁排折彎機(最大通過尺寸:50mm*8.0mm)集3D折彎機和彈簧機所有的功能于一體的多功能專用機,本機采用獨特的無凸輪和無搖臂設計，由多組伺服馬達獨立控制，永騰銅鋁排折彎機廣泛應用于導電排成型，新能源電池連接排、新能源電池模組、銅母排成型、硬排成型、導電排、電池連接排、銅排、裸排成型等。精密準確、調機快速、穩定可靠。
- 產品規格： 3900*2186*2200（mm）
- 線徑范圍： 50mm*8.0mm
產品優點
| Product Advantage
1、無凸輪和無搖臂設計(調機速度比傳統母排折彎機快達50%以上、生產速度快，定位精準，運行穩定，可生產形狀更復雜直線位更短的產品)。
2、擁有傳統8工位機械之優點、并兼?zhèn)?組自由手，可以上下、左右、自由發揮（生產高難度的彈簧、更容易、更快捷、更精密）。
3、全部采用雙導軌，以保證精度和力度（最大可加工50*10外形尺寸的軟態鋁排），目前已成為國內多家知名大型新能源企業必備的生產利器。
4、無撞機發和發熱、復合刀具完成所有工序，刀具損耗低。
5、智能模塊，自動檢測及報警。
6、Windows視窗操作、中英文顯示、易學易用。
7、本機已獲得多項專利號ZL2022111552518、ZL2022220978873、ZL202222179834.6ZL202222277605.8、ZL202222301244.6、ZL202320499606.92023SR0022472、2023SR0030883
技術參數
| Technical Parameters
| 型號 |
CMM-50-8E |
|
| 最大通過尺寸 | 50mm*8.0mm | |
| 最大送線指令值 | 10000.00mm | |
| 最小送線指令值 | 0.01mm | |
| 最大送線速度 | 80m/分鐘 | |
| 最大送線長度 | 無限長 | |
| 軸數 | 16軸（含伺服折角器/spinner）視配置而定 | |
| 伺服電機輸出總功率 | 72.2-85KW | |
| 輸入電壓 | 380V | |
| 電腦規格 | 奔騰工業電腦 | |
| 工序數據儲存量 | 2000個以上 | |
| 氣壓系統 | 氣壓 | 5-6KG/cm |
| 探針 | 3個 | |
| 機器尺寸 | 厚度 | 3900mm |
| 寬度 | 2186mm | |
| 高度 | 2220mm | |
| 機器重量 | 11000KG | |

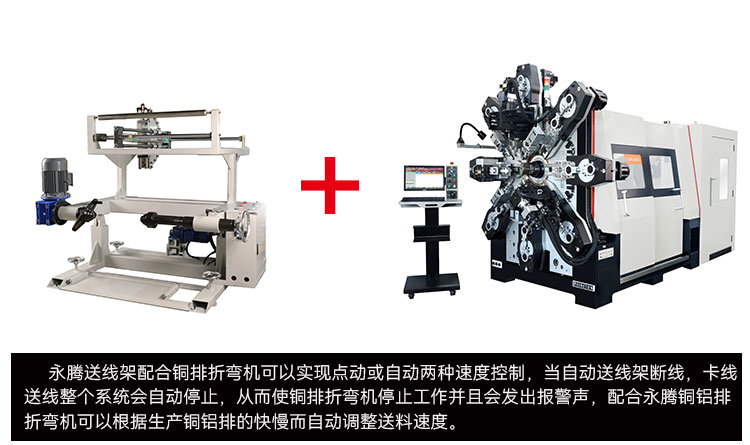

配套設備
| Corollary Equipment
適用范圍
| Product Application
本機型適用于新能源汽車銅鋁排、摩托車、自行車、線成型等車輛以及娛樂健身器材等產品所需的高精密彈簧產品的生產。
樣品展示
| Sample Display

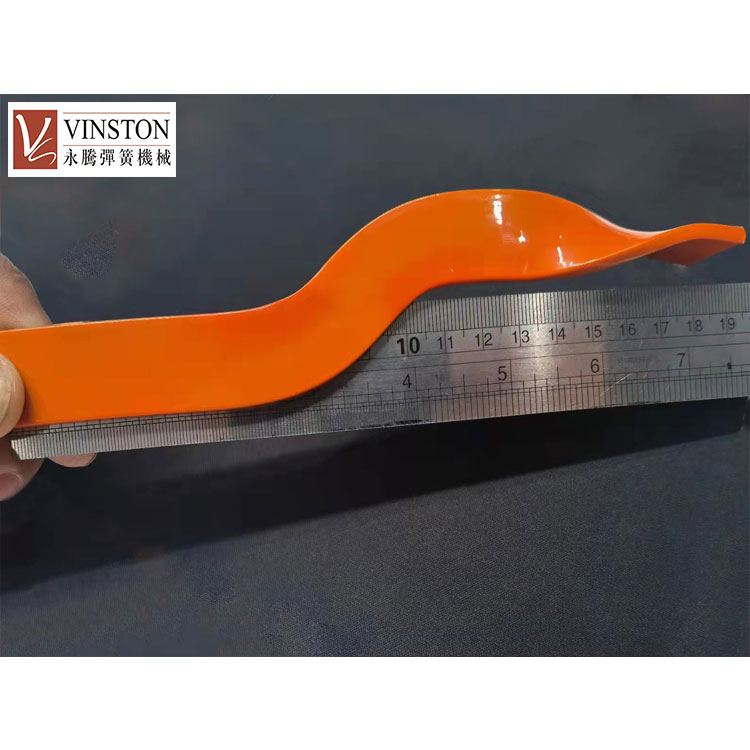

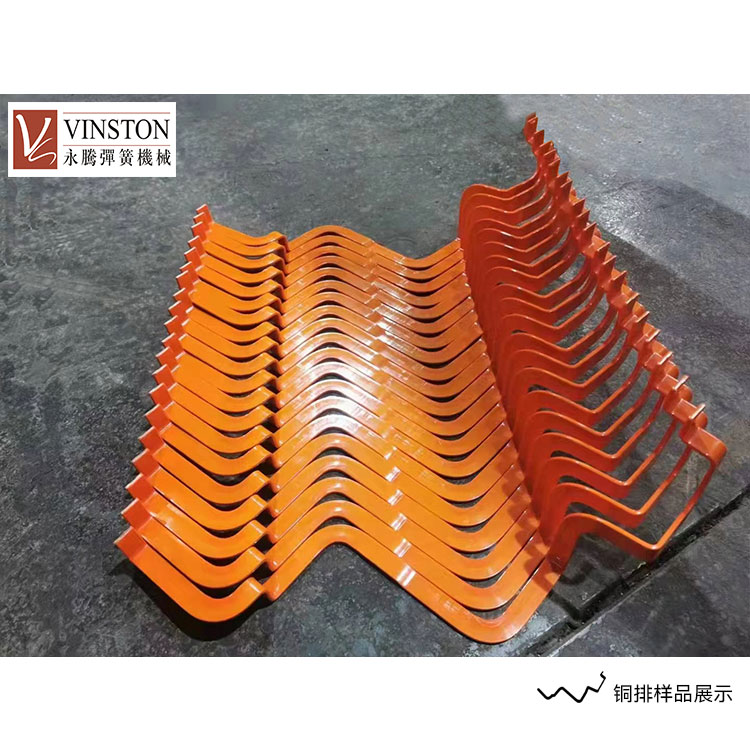

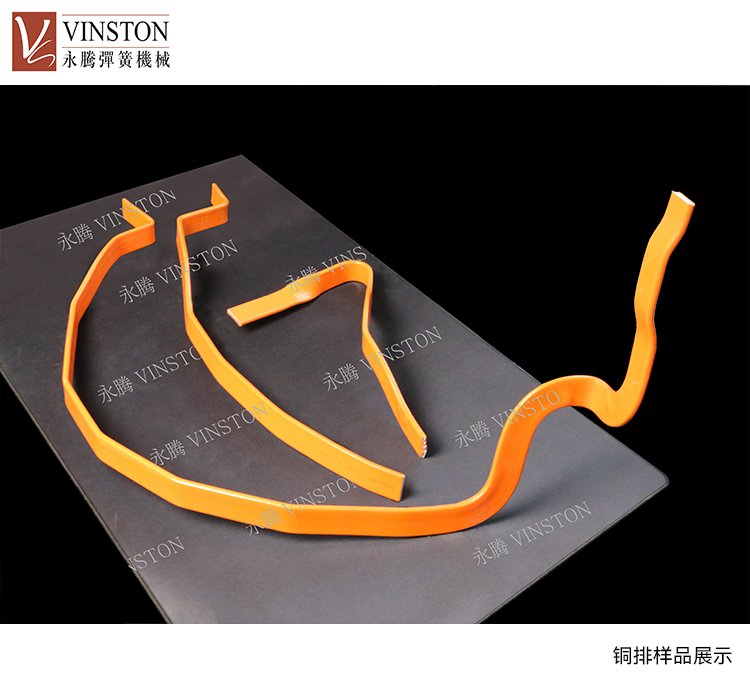

以上是本廠新能源汽車銅鋁排折彎機所生產之銅排樣品，新能源電池模組連接線（銅母排），打樣難度之大，產品特殊，此款表面平整光亮，接觸面好導電性能優越，適用性強，柔軟度佳。安裝方便，易散熱，耐彎曲。如果您需要生產類似線材成型的客戶，您可致電我們。
